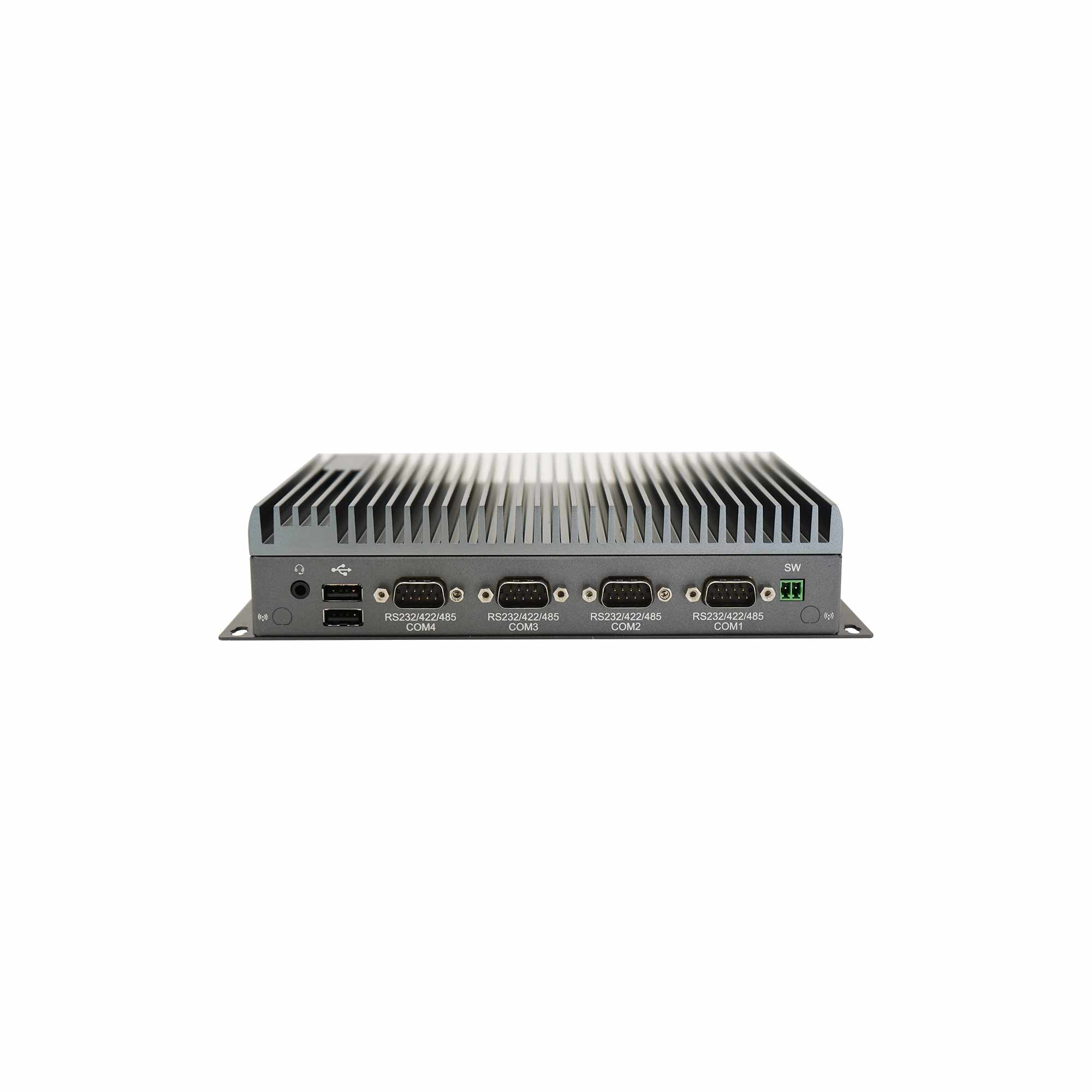

嵌入式無風扇工業電腦：CES-RN30(N97)(N10)-W44A

Intel^? Core? i3-N305(6M Cache,up to 3.8GHz)
Intel^? N97(6M Cache,up to 3.6GHz)
Intel^? N100(6M Cache,up to 3.4GHz)
支持1 x SO-DIMM DDR4-3200，最大支持16GB
支持4個千兆網絡
支持DP/HDMI 擴展同步于/異步顯示/雙顯
支持M.2 SSD，M.2 WiFi, Mini-PCIe，3052 5G
10~36VDC

產品介紹
詳細參數
產品型錄
驅動程序

產品介紹：

嵌入式無風扇工業電腦, 支持Intel? Core? i3-N305(6M Cache,up to 3.8GHz)；Intel? N97(6M Cache,up to 3.6GHz)；Intel? N100(6M Cache,up to 3.4GHz)

嵌入式無風扇工業電腦

嵌入式工控機

嵌入式工業電腦

系統 System

處理器 Processor	Intel^? Core ? i3-N305(6M Cache,up to 3.8GHz) Intel^? N97(6M Cache,up to 3.6GHz) Intel^? N100(6M Cache,up to 3.4GHz)
內存 Memory	1 x SDRAM DDR4 3200 MHz (max. 16G)
圖形 Graphics	Intel^? Iris^? Xe graphics, up to 96 graphics execution units (EU)
存儲 Storage	1 x M.2 2242
操作系統 OS	Windows 10, Ubuntu22.04
看門狗定時器 Watchdog Timer	Programmable 255 levels timer interval, from 1~255 sec/min

外部接口 External I/O

網口 Ethernet	1 x RJ45 Intel i210-AT GbE (10/100/1000 Mbps) 3 x RJ45, Intel^? i226-v GbE (10/100/1000 Mbps)
顯示 Video	1 x HDMI , up to 4Kx2Kx24bpp@24Hz 1 x DP, up to 4096x2304x36bpp@60Hz
音頻 Audio	1 x Audio(Line-out & Mic-in ) ( 芯片888S/897)
串口 COM	4 x RS-232/422/485 (default RS-232) with auto flow control
USB	2 x USB3.2 Gen. 2 4 x USB2.0
按鈕 Button	1 x Power button W/Led
遠程開關 Remote ON-OFF	1 x SW

內部接口 Internal I/O

擴展接口 Expansion	1 x mPCIe (PCIe/ USB2.0 signal supported) 1 x 3052 5G (USB3.0 signal supported)
GPIO	1 x 8bit programmable GPIO pin header 【3.3 \| 5V Jump adjustable】
SIM 卡	1 x SIM Card socket for 3G/4G module 1 x SIM Card socket for 5G module
串口	2 x COM232 by Pinhead

擴展模組 Extension module

Extension Module A (optional)

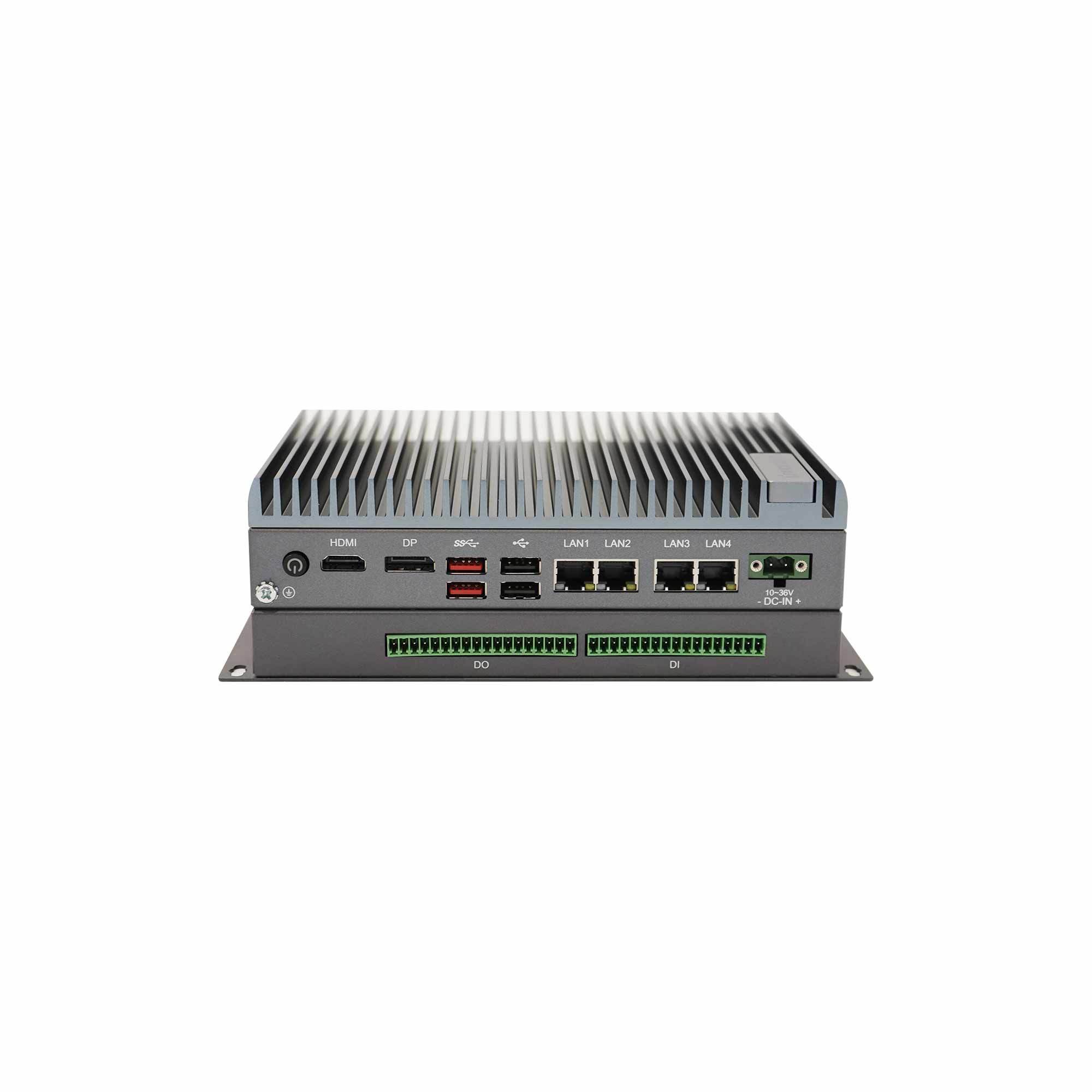

16DI-16DO (1) 輸入電壓 DC 5-24V ，LPC 方案，理論響應時間≤ 2ms (2) 輸入頻率≤ 500Hz；隔離等級：8 x 隔離 DI, 8 x 隔離 DO，DI 3000Vrms，DO 2450Vrms (3) 制式切換：兼容 PNP 和 NPN 傳感器輸入, NPN 和 PNP 可選 , 程式切換； (4) 驅動能力：NPN 最大可達 350mA, PNP 最大可達 500mA

環境 Environmental

操作溫度 OperatingTemp.	-20℃ ~ 60℃ (SSD)
存儲溫度 Storage Temp.	-40℃ ~ 85℃
濕度Relative Humidity	5% ~ 95%, 非凝結狀態Non-condensing
振動 Vibration	SSD: 5~500Hz, 2Grms operation
機械沖擊 Shock	Operation: 10G@11ms Non-operation: 30G@11ms

電源 Power

電源輸入 Power Input

10~36VDC, 2-pin phoenix connector

機構Mechanical

外觀 Housing	鋁合金 Aluminum Alloy
安裝方式 Mounting	Desk-Mount, Wall-Mount, DIN-Rail(optional) VESA-mount (75 x 75mm,100 x 100mm optional)

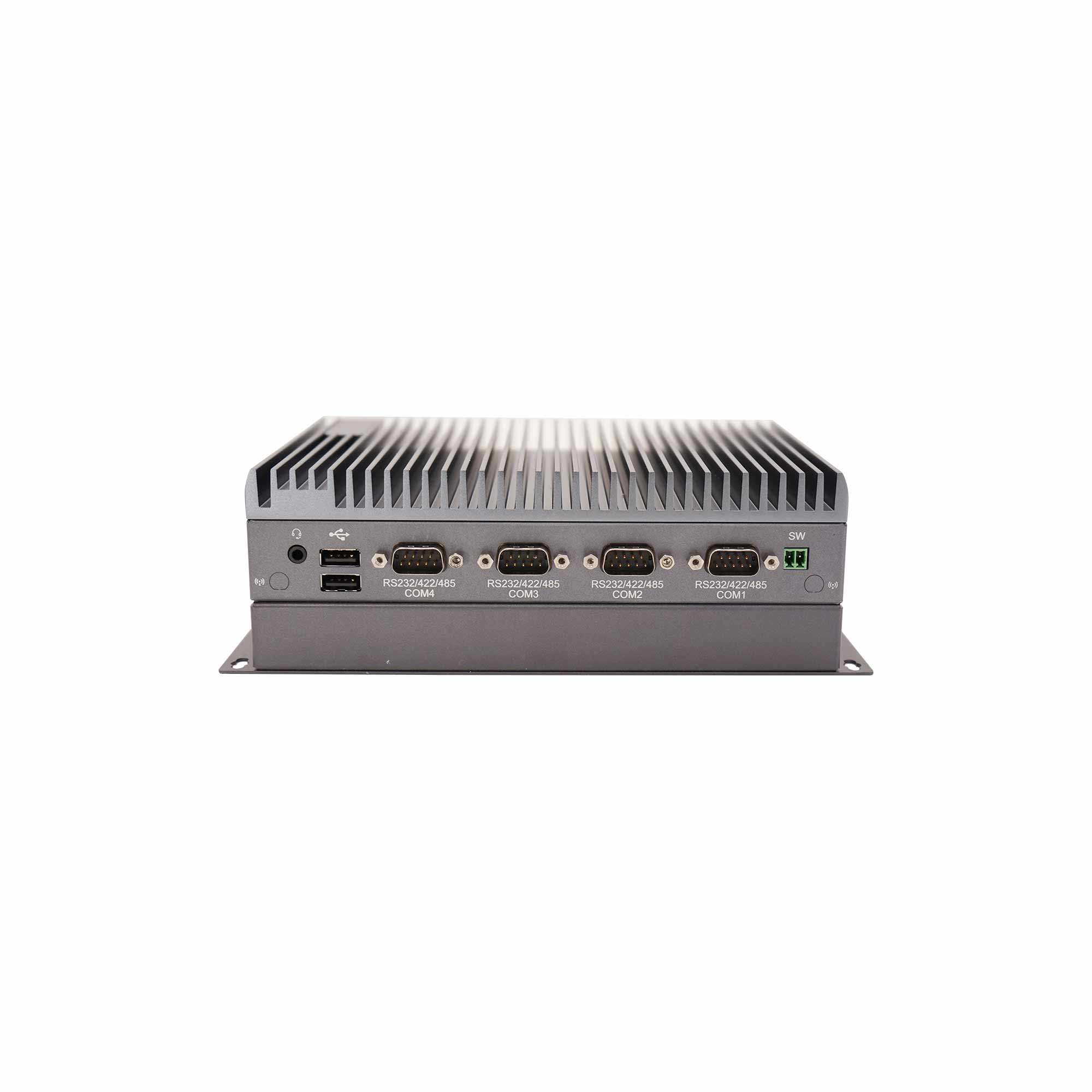

尺寸 Dimension	224 x 140 x 46.2 mm ( 單層基礎款) 224 x 140 x 70 mm ( 兩槽擴展款)
重量 Weight	1.6 kg

認證 Certification

安規認證 Safety Certification

CCC, CE, FCC
